コンパスは両脚の長さが正確に揃ってないと円作図しづらくなります。それは脚を閉じるほど顕著になり、とくに小円を作図する際には大きな問題となります。

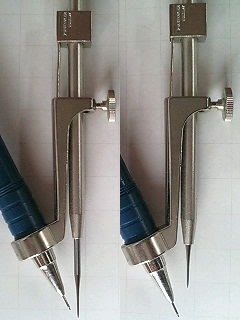

そこで、針を固定せずに上下動させて長さを揃えやすくし、針側の脚を軸に、鉛筆側の脚だけを開く片脚式とした小円用コンパスがドロップコンパスです。針が上下動するからdropと呼ばれるようですね。
脚を開閉するには外車(そとぐるま、開閉調節ねじ)を回して行い、作図は針側の頂部を軽く押さえながらくるりと本体を回して行います。

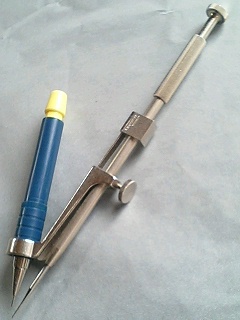

ドロップコンパスは小円用のため作図半径は小さく、画像のステッドラー556 58では最大作図半径11mmです。
このコンパスは製図ペン専用ですが、斜めに装着するため太い線幅では規定の線幅になりません。
小円作図ではテンプレートを用いたほうが作業が早い場合が多々あります。ただし決まった直径の円しか作図できないため、コンパスが有利になる場合もまた多々あるのでした。
